Вентиляция окон - избавит от плесени, обеспечит комфортный климат в помещении.

 - В помещении душно и/или высокая влажность?
 - Потеют окна, плесневеют стены и откосы?
 - Хочется открыть окно для проветривания, но под окном шумная магистраль?
   Решить или значительно уменьшить эти проблемы можно с помощью оконных клапанов приточной вентиляции(автоматических или с ручным способом регулировки воздушного потока).
   Прежде чем принять решение о выборе и установке клапана настоятельно рекомендуем прочитать все ниже изложенные пункты. Там мало бесполезного.

     1. Что такое клапан приточной вентиляции?
  Физика вентиляции:
    2. Физика процесса вентиляции, Знать необходимо.
    3. Что такое Влажность?  Принцип работы вентиляции.
    4. Вентиляция со старыми окнами. Не работает с новыми?
  Прежде чем купить или установить клапан:
    5. Необходимые условия для корректной работы клапана.
    6. Как проверить будет ли клапан работать в помещении?
  После установки клапана изменится:
    7. Установили вентиляционный оконник. Стало холоднее.
    8. В помещении всё нормально, Нужна ли вентиляция?
    9. На клапанах намораживается лёд! Почему, что делать?
    10. Не станет ли в помещении шумно?
  Какой клапан выбрать:
    11. Виды клапанов.
    12. Недостатки клапанов вентиляции.
    13. Стоимость. Доставка. Самовывоз.
    14. Так какой же клапан и как выбрать?
  Вентиляция окон своими руками:
    15. Восторг!






  1.   Что такое клапан приточной вентиляции?

     На сегодняшний день(2010год) наиболее оптимальным решением проблемы вентиляции помещений  с герметичными окнами является применение приточных шумозащитных оконных устройств (ПШУ). Основное их назначение - обеспечить доступ уличного воздуха в помещение. ПШУ  выполняются в виде автоматических клапанов приточной вентиляции (АКПВ) и клапанов  с ручным способом регулировки(РКПВ). Автоматические - самостоятельно, в зависимости от уровня влажности воздуха в помещении, устанавливают количество поступающего воздуха, у клапана с ручным способом регулировки - количество поступающего воздуха устанавливается пользователями.
   Что, в конечном счете, хочет обладатель современных окон?  Он хочет сохранения всех преимуществ, полученных от приобретения новых герметичных окон  (стало теплее, тише, исчезли сквозняки), но и хочет при этом дышать свежим воздухом. Вентиляционные клапаны,  имеющие собственный уровень звукоизоляции на уровне звукоизоляции закрытого окна, дадут  необходимый приток свежего воздуха без увеличения уровня шума. Установленные в верхней части окна и направляющие струю холодного  воздуха под потолок, вне зоны нахождения людей, они не вызывают появления сквозняков (человек просто не почувствует, как струя холодного воздуха под самым  потолком на расстоянии примерно метр перемешается с внутренним воздухом, прогреется и затормозится. Вентиляционные клапаны работают при закрытом окне, что резко повышает безопасность остекления в плане несанкционированного доступа. Многие модели клапанов являются полноценным вентиляционным оборудованием, имеют большую пропускную способность(30 м3/час и более) и позволяют найти компромисс между требованиями к окну и вентиляции помещений.


Физика вентиляции.

  2.   Заказчику необходимо понимать физику процесса вентиляции.

    Необходимо понимать процессы происходящие вокруг клапана и в помещении в целом. Причём в них нужно сначала разобраться, а потом принимать решение об установки клапана.
    Необходимо что бы вы самостоятельно, на основе информации изложенной ниже(в том числе), смогли объяснить себе как, с точки зрения физики, будет решена проблема. Дело в том, что вентиляция вещь индивидуальная с многими "если" и "но", и может случиться, что вы приобретёте бесполезный или даже вредный вам продукт, отказаться от которого будет невозможно, поскольку для установки автоматического вентиляционного клапана в окне (в раме и в створке) необходимо профрезеровать щель размером 30см х1см. Понятно что её не будет видно, так как она закроется корпусом и козырьком клапана, но без них щель заделать до состояния "не видно" будет невозможно. И единственный выход в этом случае будет оставить клапан как декоративный элемент закрывающий щель.
     Установку автоматического вентиляционного клапана можно рекомендовать как последнюю из вынужденных мер, когда любая другая вас не устраивает(к числу других мер относятся щелевое проветривание или проветривание с помощью откидного режима створки с использованием гребёнки, которая устанавливает минимальное откидывание).



  3.   Что такое Влажность?    Основной принцип работы вентиляции.

  Воздух - летучая смесью различных газов, паров, летающих твердых частиц и др. Среди прочих в воздухе содержится водяной пар.
  Водяной пар - это вода в газообразном состоянии.
  Влажность - количество воды(водяного пара) в воздухе. Понятно что в определённом объёме воздуха не может быть бесконечное количество водяного пара. "Лишний" водяной пар (конденсируется) превращается в воду.
  Относительная влажность - отношение имеющегося количества воды в воздухе при определённой температуре и давлении  к максимально возможному количеству воды которое может удержать в себе воздух при той же температуре и давлении(выражается в процентах).
  Абсолютная влажность - количество водяного пара в определённом объёме.(г/м3).
  Влажность тёплого воздуха всегда выше чем холодного, т.е. тёплый воздух содержит в себе воды в виде водяного пара больше чем холодный. При одной и той же относительной влажности в процентах, абсолютная влажность воздуха в граммах на 1м3 зимой отличается очень сильно. Так, при 60%-ной влажности при -20˚С в воздухе содержится порядка 1г/м3, а при +20˚С порядка 10г/м3.
  Основной принцип работы пассивной вентиляции основан на разнице давлений внутри и снаружи помещения и состоит в том,  что холодный воздух тяжелее, и он просто втискивается в помещение через открытые окна и двери или щели в них, выталкивая теплый воздух помещения через вытяжные каналы(вытяжка) наружу. Таким образом даже исправная пассивная вентиляция работает при уличной температуре не выше +50С, именно так она задумана инженерами. Это означает, что летом она работать и не должна. Для того что бы вентиляция продолжала работать и в теплый период времени необходимо обеспечить принудительный выход воздуха из помещения. Сделать это можно установив вентилятор в общий вытяжной канал или индивидуально.



  4. Как работала вентиляция со старыми окнами? И почему она не работает с новыми?

     При старых деревянных окнах вентиляция задумана и работает так. Свежий воздух поступает в помещение через щели в неплотно прилегающих окнах. Перемешивается с грязным/мокрым воздухом помещения, уменьшая концентрацию грязи/влаги, и выводится через вытяжные короба в сан. узлах и кухне.
    Современные окна практически герметичны и не позволяют вентиляции работать нормально, так как нормативы ограничивают воздухопроницаемость окон из ПВХ при перепаде давлений 10Па величиной 5 кг воздуха/кв.м, реально такие окна имеют около 1,5 кг/кв.м.  При площади остекления 3-х комнатной квартиры около 10 кв.м приток составит 15 кг, или 18 куб.м в час. А для компенсации нормативной вытяжки  требуется в 6-8 раз больше (110-140 куб.м).



Прежде чем купить или установить клапан.


  5.Необходимые условия для корректной работы клапана приточной вентиляции.

  1. Вытяжной канал должен быть и должен работать (не должен быть перекрыт или заужен вами или соседями сверху). Проверить работу можно так. Закрыть входную дверь, открыть окно в самом дальнем от вытяжного канала помещении и приложить лист к вытяжной решётке. Если лист "присосёт", то вытяжка в порядке, если нет, то сначала необходимо решить вопрос с вытяжкой. Справедливости ради надо сказать, что и при не вполне исправной вытяжке вентиляционный клапан будет полезен, но эффективность его работы будет меньше.
  2. Под межкомнатными дверьми, дверьми в сан. узлах и подсобных помещениях должны быть вентиляционные щели размером 1,5-2см (чтобы площадь щели была около 140см2). На кухонной двери желательно иметь зазор площадью не менее 200 см2. Или в самих дверях должны быть предусмотрены вентиляционные отверстия.
  3. Уличная температура должна быть не выше +50С.
  4. Для того, чтобы поток воздуха из главных комнат не ослабел, необходимо чтобы входная дверь была если не герметична, то достаточно плотно закрыта, чтобы не происходило подсоса воздуха из коридора.
  5. На последних этажах многоэтажных домов даже при соблюдении всех условий могут возникать затруднения вентиляции. Эффективность естественной вытяжки постепенно падает от первого этажа к последнему, где она минимальна и даже может «опрокинуться» - воздух пойдет не из квартиры, а наоборот, в квартиру. Именно поэтому чаще всего плесень, конденсат и духота появляются на последних этажах. Какой выход из данной ситуации? Если хочется иметь стабильно работающую вентиляцию круглый год, а не только зимой, надо поставить механический вытяжной вентилятор. При гарантированной механической вытяжке и приточные клапаны будут работать постоянно и эффективно.



  6.   Как проверить или как почувствовать будет ли клапан работать в нужном помещении.
  Клапаны приточной вентиляции вещь недешевая и всегда индивидуальная, поэтому вполне разумно до приобретения клапана убедиться в его эффективности и необходимости. Сделать это можно так.
  Вытащите уплотнительные резинки на верхней горизонтальной части рамы и створки. Не отрезайте их, пусть они они свисают. Количество поступающего воздуха можно регулировать длиной вытащенной резинки. Поживите несколько дней с такой конструкцией, обращая внимание на изменение температуры помещения, появление сквозняков, звукоизоляцию(появление шума), ну и конечно на уменьшение проблем-причин установки клапана.

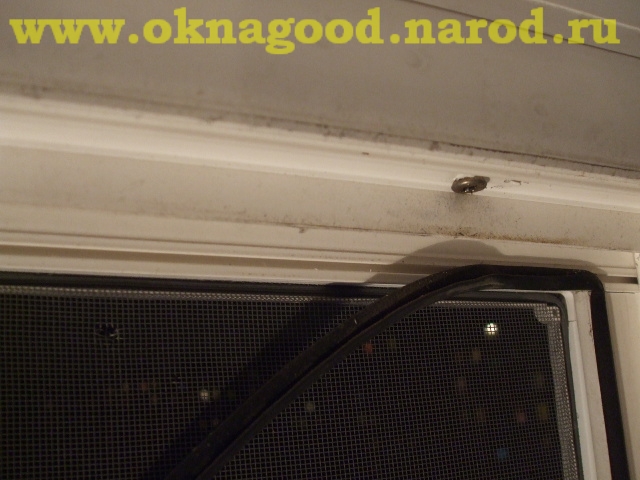

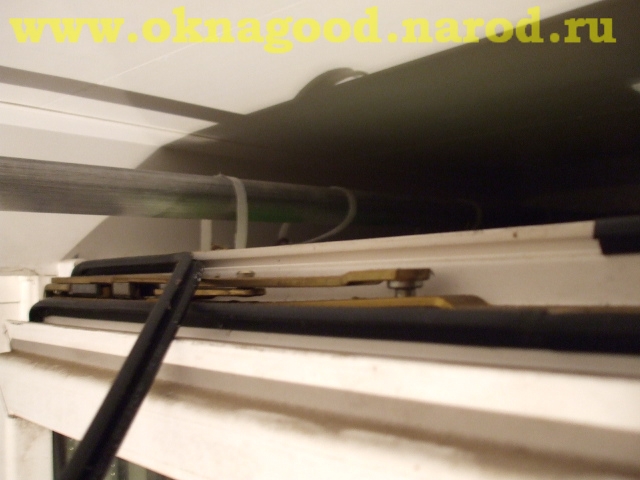

 вытащить уплотнитель на створке окна             вытащить уплотнитель на раме окна

Вытащить уплотнитель на створке окна Вытащить уплотнитель на раме окна



После установки клапана измениться.


  7.   Не станет ли в помещении холоднее после установки оконного вентиляционного клапана?

  Совершенно верно. Станет холоднее. Иначе и быть не может, ведь мы впускаем в помещение холодный воздух, а выгоняем теплый. НО. Подогрев вентиляционного воздуха уже заложен в проекте системы& отопления. Если в квартире через щели в старых окнах шёл холодный воздух, и температура была 20-21 градус, то замена окон на новые приводит обычно к росту температуры до 25-27 градусов, это сработал запас мощности радиаторов на подогрев вентиляционного воздуха. Установка клапана вернёт температуру немного вниз на 1-3 градуса, т.к. щель клапана намного меньше суммы всех щелей в старом окне. Хуже обстоит дело, если дом недотапливается, и при старых окнах температура была всего 15-17 градусов. Тогда при установке новых окон температура станет комфортной 21-22 градуса и снижение температуры даже на 2 градуса будет ощущаться как значительное. Получается, что приходится жертвовать свежим воздухом ради тепла, но и то, и другое одинаково важно для нормального самочувствия. В таком случае выход один - это дополнительный отопительный прибор для увеличения температуры в помещении или отказ от вентиляции. Другого выхода, к сожалению, пока не придумали.



  8.   А нужна ли вентиляция вообще, если в помещении вроде всё нормально?

   НУЖНА.  НЕЛЬЗЯ   ЖЕРТВОВАТЬ   ВЕНТИЛЯЦИЕЙ   РАДИ   СОХРАНЕНИЯ ТЕМПЕРАТУРЫ   В  ПОМЕЩЕНИИ.   На Западе эта проблема  известна уже давно, для герметичных новых качественно построенных домов появился даже специальный термин «синдром нездорового здания». Этот термин показывает, что герметичное здание с недостаточным воздухообменом вредно для здоровья его обитателей. Известны даже цифры. Так, по данным  Всемирной организации здравоохранения каждый день во всем мире умирает около 5000 человек от болезней, связанных с плохим качеством ВНУТРЕННЕГО воздуха дома и на работе. Не внешнего воздуха рядом с городскими магистралями, а внутреннего воздуха собственной спальни и офиса. По данным министерства здравоохранения США каждый год 30000 американцев умирают от болезней, напрямую связанных с повышенной концентрацией радиоактивного газа радона в помещениях. Выделяется этот газ из строительных материалов (а не только из земли) и задерживается в помещениях, где не обеспечивается необходимый воздухообмен. Опасен он еще и тем, что не имеет цвета и запаха и определяется только специальными приборами.
  А нужны ли мне приточные клапаны если у меня стоят кондиционеры?
  Кондиционеры в виде распространенных сплит-систем не имеют никакого отношения к вентиляции, они гоняют воздух из комнаты обратно в комнату попутно фильтруя его и охлаждая(нагревая). В результате жильцы дышат не теплым грязным воздухом, а прохладным грязным воздухом. Избыток углекислого газа и дефицит кислорода при этом остается. Опыт показывает, что приточные клапаны хорошо работают в паре со сплит-системами, дополняя их функцию управления температурой функцией воздухообмена.


  9.  На клапанах может намораживаться лёд.

   ВНИМАНИЕ. Этот пункт очень важен. С любым вентиляционным клапаном при сильных морозах могут быть проблемы при неправильной регулировке.
Сначала опишем нормальную работу клапана.
 а) Корпус клапана холодный, так как одной своей стороной он выходит на улицу, а там допустим -150С,
 б) По клапану проходит достаточно сильный поток холодного воздуха в помещение, тем самым отгоняя тёплый воздух помещения от холодных стенок клапана. То есть холодный воздух, за счёт напора не даёт тёплому воздуху помещения подойти вплотную к клапану. Так задумано и это нормально.
  Как вы увидите ниже клапана бывают нерегулируемые, саморегулируемые и регулируемые владельцем. Но во всех случаях они не могут быть герметично закрыты, обязательно существует какое-то минимальное воздухопроницание, если конечно не заклеить скотчем или чем-либо подобным входные воздушные отверстия.
  Естественно, что в сильные морозы, а это -150С и ниже, нормальные человеки пытаются сохранить тепло и максимально закрывают клапан, тем самым нарушая нормальную работу клапана.
  Вот что происходит:
  а) Поток(напор) холодного воздуха ослабевает. Тёплый, а значит влажный воздух (влажность тёплого воздуха всегда выше чем холодного, т.е. тёплый воздух содержит в себе воды в виде водяного пара больше чем холодный) подходит вплотную к холодным стенкам клапана и содержащийся в нём водяной пар конденсируется - превращается в воду.
  б) Поскольку клапан холодный вода замерзает. Образуется иней.
  в) Новый поток тёплого влажного воздуха подходит к клапану. Снова конденсируется в виде воды на уже имеющийся иней и снова вода замерзает увеличивая шапку инея.
  г) Увеличивающаяся шапка инея уменьшает щель, а значит и силу напора холодного воздуха, что ещё более усугубляет процесс.
  д) Процессы описанные в п.б), в) повторяются несколько раз, превращая иней в наледь.
  е) Когда наледь достигает критического размера, то тёплый воздух начинает её подтапливать и на подоконник капает вода.
   Что делать что бы этого не допустить?
      Не закрывать клапан на максимум в сильные морозы, а обеспечить комфортный температурный режим помещения путём увеличения источников тепла или их мощности. Если такой возможности нет, то на время можно отказаться от вентиляции, путём заклеивания входного воздушного отверстия. Подчеркнём, входного канала, т.е. того что на раме, а не выходного(того что на створке). Во-первых, это проще, во-вторых, правильнее. Важно обеспечить абсолютную воздухонепроницаемость.
  Что делать если такое случилось?
    Если у вас установлен любой клапан Air-Box, то можно смело растопить лёд тёплой водой и дальше есть два решения. Первое - отказаться  от вентиляции на время очень холодного периода(закрыть клапан).  Второе - открыть клапан и обеспечить дополнительный обогрев помещения какими-либо тепловыми приборами.
    Если у вас установлен любой клапан  Аэрэко, то с помощью горячей воды лёд не убирать, а заклеить входное отверстие(у козырька) малярным скотчем, механически аккуратно соскрести основную шапку льда с корпуса клапана, так чтобы не пострадали его подвижные части(для этого можно использовать нагретый в воде нож) и растопить остатки льда бытовым обогревателем или феном или можно какие-нибудь железки подходящего размера нагревать в тёплой(не кипящей) воде и периодически делать"компресс". Дальше есть три решения:
 Первое - отказ от вентиляции - оставить заклеенным входное отверстие.
 Второе - тоже, что и с клапаном Air-Box.
 Третье - если эти пункты вам актуальны, то вам просто необходимо прочитать и понять/разобраться с тем, что изложено на этой странице.



  10.   Не станет ли в помещении шумно?

   Клапаны занимают в просвете окна всего около 0,5% и оказывают очень малое влияние на суммарную шумоизоляцию окна и в сочетании с акустическими козырьками обеспечивают достаточно надёжную защиту от внешнего шума (до 42дБ). Но звукоизоляция окна с клапаном ниже чем без него.



Какой клапан выбрать.


  11. Виды клапанов.

  Клапан приточной вентиляции AirBox - оконный вентиляционный клапан с ручным способом регулировки воздушного потока.

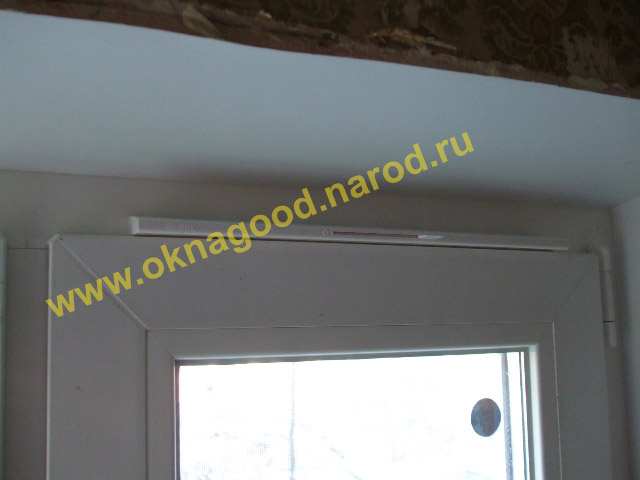

Установленный клапан Air-Box Существует три вида клапана Air Box.  Они отличаются производительностью и способом установки. КлапанAirBox Comfortустанавливается по центру верхней горизонтальной части створки, на створку.
Принцип работы клапана таков. При установки клапана удаляется часть штатного резинового уплотнения на створке и раме окна и вместо него устанавливается специальное, менее ...

   подробнее ... (недостатки, рекомендации...)




  Клапан приточной вентиляции Аэрэко - оконный вентиляционный клапан с автоматическим способом регулировки воздушного потока.

Установленный клапан ЕММ Существует три вида клапана Аэрэко ЕНА(2 режима работы), ЕНА с тремя режимами работы и ЕММ. Основные их различия это габариты, уровень звукоизоляции и объём поступающего воздуха.
 Все приточные оконные клапана Aereco устанавливается по центру верхней горизонтальной части створки, в створку. Для их установки необходимо профрезеровать вентиляционные каналы  в наплаве створки и рамы.

   подробнее ... (недостатки, рекомендации...)




  12.   Недостатки клапанов вентиляции.

  Аэрэко:   необходимость фрезеровки окна, отсутствие ручной регулировки потока поступающего воздуха, невозможность установки когда рама окна сильно углублена в четверти стены, высокая стоимость.

 Air Box:   любой клапан при температуре -15 - -250С может в большей или меньшей степени покрываться наледью(из-за физических процессов описанных выше). У AirBox Comfort вероятность обледенения выше поскольку воздух проходящий через него направлен вертикально вверх, в место соединения рамы и откоса где образуется зона с пониженной температурой воздуха.
 У Аэрэко-ЕММ струя воздуха направлена под углом к окну, в потолок, где собирается тёплый воздух, поэтому вероятность обледенения меньше(правда если у вас откосы шире 35см струя воздуха всё равно будет направлена в откос, но и в этом случае вероятность обледенения ниже).



  13.  Стоимость.

  Air Box Comfort(без установки)(звукоизоляция от транспортного шума-32дБ)-600, более 3шт - 550руб.
  Air-Box Comfort(с установкой):
Кол-во 1 2 3 4 5 6 7
Цена 2500 3300 4250 5500 6750 8000 9250

  Установка одного клапана AirBox Comfort занимает приблизительно 0,5 часа.


  14. Так какой же вентиляционный клапан и как всё-таки выбрать?

   Предлагаемая процедура основана на личном опыте и не претендует на звание правила, но может быть полезна как совет.
  1.  Первое с чего следует начать это понять будет ли работает вентиляция или нет, потому что если общедомовая вытяжка не работает, то любой приточный вентиляционный клапан будет бесполезен. Повторим как это сделать. Закрыть входную дверь, открыть окно в самом дальнем от вытяжного канала помещении и приложить лист к вытяжной решётке. Если лист "присосёт", то вытяжка в порядке, если нет, то сначала необходимо решить вопрос с вытяжкой. "Неприсасывание" листа не является абсолютным запретом на использование клапана, просто его работа будет менее эффективна.
  2.  Затем следует проверить достаточна ли вентиляционная щель под межкомнатной дверью(или вентиляционная решётка в двери)  для необходимого воздухообмена.   Для чего следует закрыть дверь и открыть окно в проверяемом помещении, проверить тягу листом. Проверить все помещения.
  3.  Ответить на вопросы: поможет ли мне клапан вообще, клапан с каким объёмом воздухопроницания мне выбрать, достаточно ли будет этой производительности клапана или наоборот будет холодно, как сильно увеличится шум после установки клапана, можно вытащив резиновое уплотнение(как это было описано выше).
  Причём вытаскивать уплотнения нужно поочерёдно под каждый вид клапана, так чтобы площадь вентиляционного канала равнялась или была немного меньше освободившейся площади.
  А именно:
    - начинаем с клапана Air-Box Standart   вытаскиваем уплотнение на вертикальных частях рамы справа и слева по 15см и по центру верхней горизонтальной части створки 25см.   Живём...    Если устраивает устанавливаем этот клапан, если нет, то следующий шаг.
    - под клапан Air-Box Comfort (до 20м3/час) Удалённые уплотнения снизу возвращаем обратно и вытаскиваем 35см на верхней горизонтальной части рамы. Вытащенное ранее уплотнение на створке  увеличиваем до 32см.   Живём...    Если устраивает устанавливаем этот клапан, если нет, то следующий шаг.
    - под клапан AirBox Comfort(до 40м3/час) или Vent-S в верхней горизонтальной, а если не хватает ширины створки, то и на вертикальных частях рамы вытаскиваем 65см  уплотнения, створки 65см уплотнения.
   - если в помещении несколько окон, то можно комбинировать "клапаны" и количество створок.
  4.  Если вас устраивает клапан как проветриватель, но не устраивает ручное управление, то ваш клапан Aereco.
  5.  Если вас устраивает клапан как проветриватель, но не устраивает увеличение шума, то выбирайте клапан Aereco, правда проверить качество его звукоизоляции не установив клапан не получится.
  *** После установки клапана, а лучше в период предпокупного исследования(пункт 3 данной темы) необходимо научиться регулировать объём  поступающего воздуха и не только поворачивая заслонку клапана.
 Например:
  - если вы спите в самой дальней комнате от помещения где находится общеквартирная вытяжка(обычно это кухня) и не довольны работой клапана, то закройте окна во всех других помещениях. Этим вы увеличите тягу и, как следствие, объём поступающего воздуха в спальню.
  - если сосед снизу закурил и вы почувствовали дым закройте на пару минут клапан
  - если за бортом мороз и сильный ветер, то создаётся дополнительная тяга и в помещении станет прохладней. Немного прикройте клапан.
  - если у вас гости или дети бегают и играют, то, скорее всего, клапана не хватит. Лучше периодически проветривать помещение, открывая окна.
  В общем смысл рекомендаций таков, что не следует, установив клапан, забыть о нём и только на него уповать. К нему следует относится как к инструменту который делает жизнь комфортной и которым можно и нужно управлять. С учётом нашего климата научиться управлению можно за пару недель.




Вентиляция окон своими руками.

Находчивости и умелорукости соотечественников поём мы песню.

  Будучи приглашёнными для проведения ремонтоконных работ мы увидели шедевр. Его автор и исполнитель обычный российский бухгалтер.
  Итак,
   Если у вас откосы не пластиковые и вы хотите сэкономить...

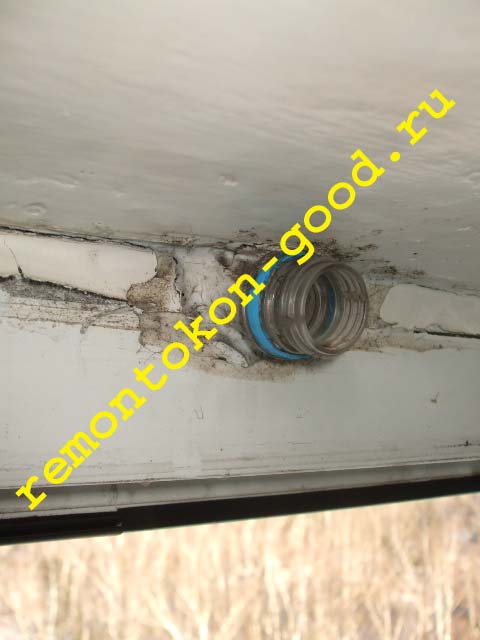

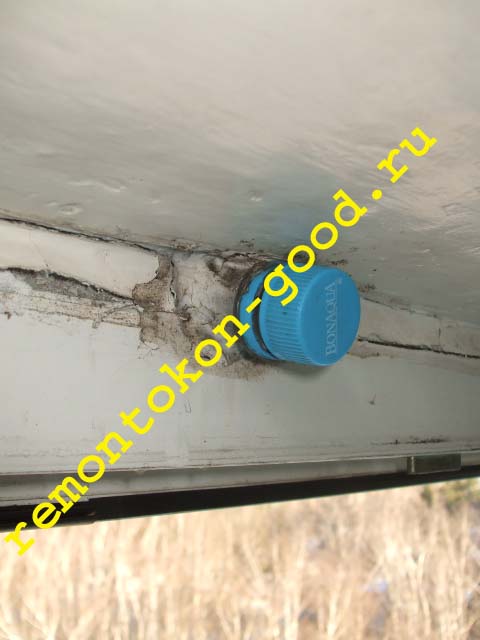

  клапан из пластиковой бутылки - открыт   клапан из пластиковой бутылки - закрыт


 Принцип работы. Прохождение воздуха в помещение происходит через просверленное отверстие в четверти стены над окном. Регулировка воздушного потока осуществляется заменой крышек с отверстиями различных диаметров. Для полного закрытия - крышка без отверстия.

 Недостатки:
 1. Возможно маленькая производительность, но кто мешает их сделать несколько.

 Преимущества:
 Очевидны и неоспоримы.

 И Вам рукоплещут все.
